导热油炉是将加热元件直接插入有机载体(导热油)中直接加热,利用循环泵,强制导热油进行液相循环,将热量传递给用一个或多种用热设备,经用热设备卸载后,重新通过循环泵,回到 加热器,再吸收量,传递给用热设备,如此周而复始,实现热量的连续传递,使被加热物体温度升高,达到加热的工艺要求。
导热油炉系统由电加热器、控制柜、热油泵、膨胀槽等组合而成,用户只仅需接入电源、介质的进出口管道及一些电气接口即可使用。导热油电加热器采用数显温控仪控温,具有超温报警、低油位报警、超压力报警功能,它是化工、石油、机械、印染、食品、船舶、纺织、薄膜等行业中一种较为节能的供热设备。
电加热导热油炉是广泛应用于化纤,纺织,橡塑,无纺布,食品,机械,石油,化工等行业一种高效节能的用热设备。导热油电加热器具有热稳定性能好、传热性能佳、对设备无腐蚀、控制使用维护方便;运行压力低,供热温度高,温度控制精确,热效率高,无烟尘、无污染、无明火,且占地面积小等许多优点。
电加热导热油炉产品特点:
1、具有完备的运行控制和安全监测装置,能实行自动化控制。
2、能在较低的运行压力下,获得较高的工作温度。
3、热效率高,可达95%以上,控温精度可达±1℃。
4、设备体积小,安装简便,控制稳定。

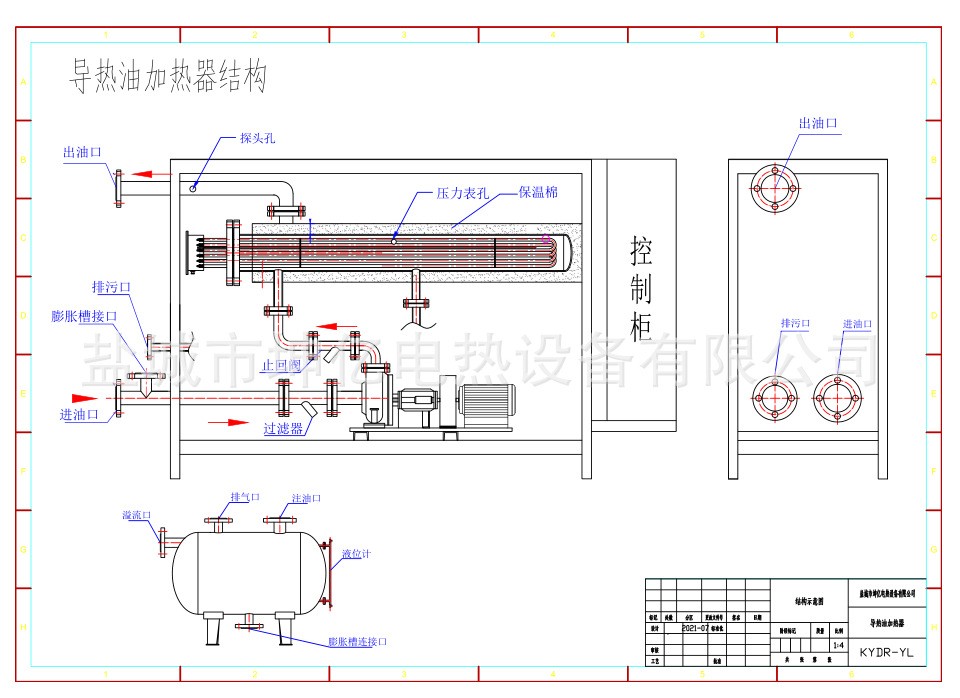

组合结构及工作流程:
导热油加热系统为一体式设计,上部由加热器筒体组成,下部安装热油泵。主体采用方管焊接成型,筒体外部整体采用优质硅酸铝纤维保温棉保温,外覆镀锌钢板。筒体和热油泵之间用高温阀门连接。设备外覆网板。
工作时,通过上方的膨胀槽向系统注入导热油,导热油加热炉的进油口用高扬程油泵强制循环。设备上分别设置一个进油口、一个出油口,均由法兰连接。根据导热油电加热炉的工艺特征,选用高精度数显式程序温控仪,自动启动工艺程序参数进行PID调节控温。控制系统为闭路负馈系统,由热电偶检测的油温信号传递到PID控制仪,驱动无触点控制器,在固定期内的输出占空比,以此来控制加热器的输出功率,更好的达到加热工艺要求。
